磨加工自动控制仪MZK-A型

外磨主动测量装置DCJ-Z5-80W型

     MZK-A型控制仪与DCJ-Z5-80W测量装置组合用于外圆磨床上，可实现连续表面零件磨加工过程中的主动测量和自动控制，能发出精磨、光磨、尺寸三个控制信号，适用于大批量生产。

主要技术性能：

1、测量范围：Φ5～Φ80mm

2、示值变动性：1μm

3、测量装置中心高：123mm

4、油缸行程：50mm

5、油缸工作压力：0.7～0.8MPa

6、电源：220V±100/0    50Hz

7、外形尺寸（长宽高）：

      控制仪270×245×135mm

      装置210×74×173mm

8、重量：控制仪5Kg

         装置6Kg

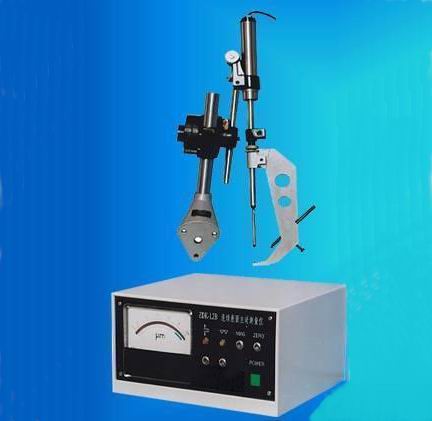

ZDK-L2B型测量仪与ZDW-LS150型装置组合用于外圆磨床上,可实现连续表面零件磨加工过程中的主动测量,并随着磨削余量的减少,依次发出"精磨"和"尺寸"两个灯光信号,提醒操作者控制进给量或及时退刀,ZDW-LS150A型(传感器为LVDT)测量装置与MZK型主动控制仪组合,其功能、技术、性能及使用方法同上。

      ZDW-LS150B型装置与ZDK-L2B型控制仪组合，其功能、技术、性能及使用方法同上。尤其适用于曲轴连杆头等较短轴径的主动测量。

主要技术性能：

1、测量范围：Φ3～Φ200mm（>200mm可特殊订货）

2、示值变动性：1μm     （被测直径≤100mm时）

              1.5μm  （被测直径>100mm时）

3、电源：220V±10 %      50Hz

4、控制仪外形尺寸：

   （长×宽×高）270×245×135mm

5、控制仪重量：3.4Kg

6、装置尺寸：（长×宽×高）200×150×400mm

7、装置重量：5Kg
